ICS-ST-17B礦用防爆電子皮帶秤

ICS-17B皮帶秤的稱重區域?yàn)镮CS-17A型的1/2，為雙托輥、單杠桿式稱重結構，結構簡單，安裝調試方便，維護費用低。此皮帶秤可應用于煤礦井下存在爆炸性氣體、粉塵等防爆要求較高的危險場合。

產品特點：安全防爆，精度高，功能強大

精度范圍：計量精度0.125-1.0%
輸送機傾斜角：≤17°
權威認證：計量認證，煤安認證，防爆認證，軟件著作權等

獲取產品報價

158-6236-0173

撥打全國熱線了解更多

性能特點
產品參數
工程案例
相關產品

性能特點

結構簡單，較高精度

杠桿支點，水平分力小，承載堅固，安裝調試便捷，力傳遞環節少，減少機械之間對計量影響，能夠有效克服偏載、坡度對精度影響，提高計量精度。

安全可靠，適用性強

儀表、稱重、傳感器均具有防爆性能，防腐蝕、防潮、抗振動，可在煤礦井下易燃易爆環境中安全、可靠、穩定運行。獨特的矩形杠桿，剛性好，無形變，減少維護。

工業元件，功能強大

智能儀表，操作方便，智能監測運行、故障診斷，滿足零點長期穩定性要求。進口稱重傳感器，零點補償、靈敏度補償、非線性補償和過載保護功能。BQH5（A）型測速傳感器，使用壽命更長。

精選材質，精益制造

稱架采用精選優質碳鋼材質，工業級材質、制造，耐磨耐用，免維護，可根據用戶實際需求，定制不銹鋼材質。高品質材質和元件，綜合性更優，性?xún)r(jià)比更高。

工作原理

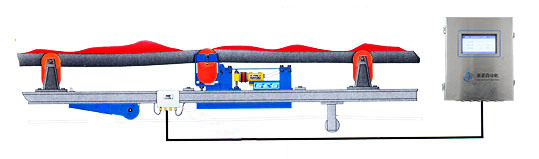

【產生信號】：稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。

【速度測算】：速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。

【計算結果】：稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

產品參數

型號	校驗精度（％）	理想條件下動態精度（％）	理想條件下最長校驗周期	皮帶機傾角	稱重傳感器（只）	速度傳感器	稱重橋架	計量托輥	耳軸
ICS-ST-17B	≤±0.25%	±0.5%	15天	≤17°	兩只	一只	雙杠桿	2組	四只

備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
