KJ453煤礦壓力監測系統
礦山壓力監測系統又叫做礦山壓力及頂板離層監測系統，主要用于實時、在線監測液壓支架工作阻力、立柱伸縮量、超前支承壓力、煤柱應力、錨桿（索）載荷、巷道變形量及人員定位和管理等。
傳感器采用GFSK無線網絡技術進行無線自組網通訊，內嵌mesh協議。
158-6236-0173
1、系統內傳感器采用GFSK無線網絡技術進行無線自組網通訊，內嵌mesh協議，無線組件可自動偵測選擇信道路由。
2、各無線傳感器檢測相應數據信息，然后根據路由協議將數據傳送給網絡內的無線數據分站。網絡內各傳感器之間可以自由通訊路由傳輸數據。
3、當網絡內某個無線傳感器出現故障，其他傳感器可以進行網絡自組織，選擇另外的傳輸鏈路，保證無線網絡通訊的可靠性。
性能特點
實時全面壓力監測
實時、無線監測綜采支架工作阻力、巷道圍巖和頂板的松動離層量、錨桿/錨索工作載荷、超前支撐應力及單體支護工作阻力等礦壓參數，為礦井安全生產提供依據。
異常情況自動報警
當監控礦井下支架、頂板、錨桿等壓力或工作載荷出現異常，或者井下相關設備運行狀態出現異常時，系統自動報警，以及時解決問題。
運行穩定可靠
系統無線組件可自動偵測選擇信道路由，當網絡內某個無線傳感器出現故障，其他傳感器可以進行網絡自組織，保證通訊可靠、系統穩定運行。
數據可視化分析

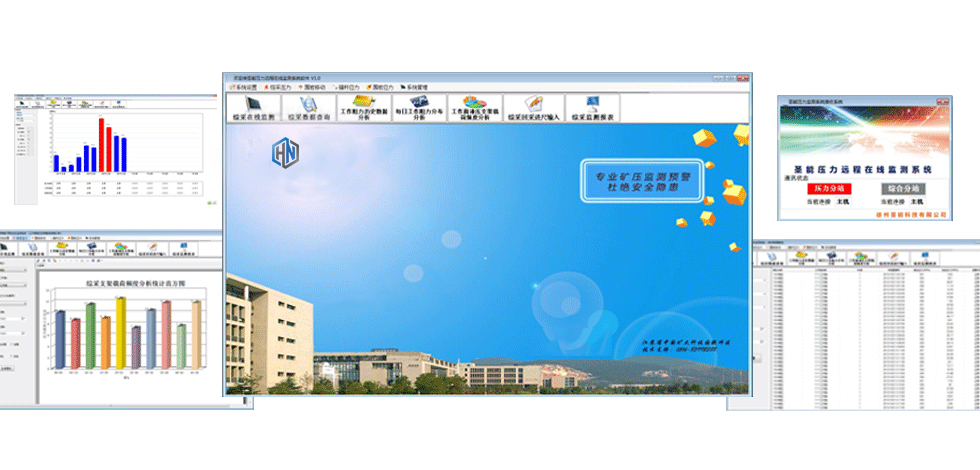

監測時自動記錄數據，并進行綜合化專業分析，歷史數據進行查詢或報表輸出，為異常問題追溯、改進系統等提供強有力的數據支持。
工作原理

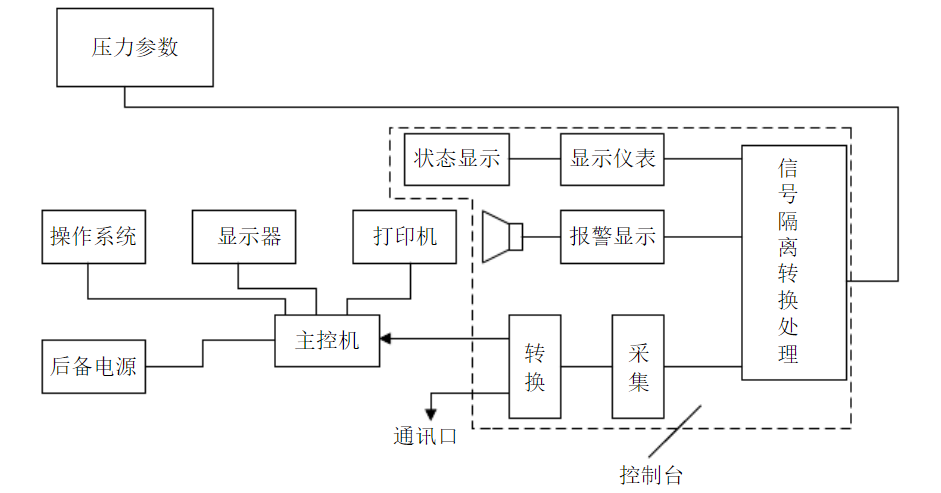

綜合數據監測系統主要由地面中心站監控主機和軟件、通訊適配器、通訊電纜或光纜、礦用隔爆兼本質安全型電源箱、井下監控基站、無線數據收發機、礦用本安型數字壓力計、圍巖移動傳感器、錨桿錨索應力數字壓力計、鉆孔數字壓力計及防雷柵等單元構成。
監控軟件對數據進行處理、顯示并進行打印，通訊適配器通過接口與監控主機相連接；電源箱為井下監控基站提供本質安全型電源；井下監控基站與收發機進行無線雙向通訊，并將采集到的數據進行處理后通過傳輸線路上傳到地面中心站；監測數據通過無線模塊傳送到無線收
產品參數
| 環境溫度 | 相對濕度 | 溫度變化率 | 大氣壓力 | 使用場合 |
| 0℃~40℃ | 不大于95%（+25℃） | 小于10℃/h | 80kPa~106kPa | 無顯著振動和沖擊的場合； 煤礦井下含瓦斯等爆炸性氣體但無腐蝕性氣體的環境 |
備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
工程案例
廣鋁公司楊家洞礦皮帶秤項目
ICS-14A電子皮帶秤的秤架為懸浮型，穩定性高，維護量小，傳感器內置，不易損壞。經過實際生產應用，電子皮帶秤精度高，穩定性好，相關具有權限的管理部門也可以遠程查看數據，數據報表同樣符合管理要求。
臨渙電廠皮帶秤項目
ICS-17A皮帶秤采用四托輥雙杠桿型秤架，穩定性高，抗偏載性能好，傳感器內置，不易損壞，能夠有效解決皮帶跑偏的影響；高精度皮帶秤結構簡單，機械部件少，能夠適合大傾角輸送機，精準度高。
科藍新能源/霍煤通順碳素ICS-17A皮帶秤項目
ICS-17A采用雙杠桿、四托輥、兩只稱重傳感器結構，稱重區域較長，“濾波”能力較強，能夠有效克服偏載、坡度對計量準確度的影響，能夠適應現場皮帶輸送機較長且有一定坡度的情況。
海螺水泥廠單組高精度皮帶秤項目
高精度皮帶秤采用模塊化組合式結構，秤架結構簡單，沒有多余的可移動機械部件，自重也非常輕，安裝調試、維護簡單方便，可以免除日常清潔等維護工作；M1高精度皮帶秤配置四只高精度稱重傳感器，重復性、非線性、滯后性良好。
